Kullanım Amacı

İç Ortam Havasının Muhafazası, Toz-Nem ve Sıcak-Soğuğa karşı perdeleme , Sinek amaçlı perdeleme ,

Kullanıldığı Yerler

Merkezi Sistem ile Isıtma-Soğutma Yapılan Binalarda, Süpermarketler, Büyük Restaurantlar, Büyük Mağazalar, Büyük Oteller, Hastaneler, Okullar, Havaalanları, Terminaller, Kalabalık Ziyarete açık alanlar

NOTLAR:

1.)  Cihaz teknik değerlerinde: Hava giriş (emiş sıcaklığı) 20 °C standart olarak baz alınmıştır.

2.)  Cihazlarımız; 90/70 °C Sıcaksu bağlantısıda 10 bar basınca , Kızgın Su ve Buharda 110 °C 5 Bar basınca göre imal edilmiştir.

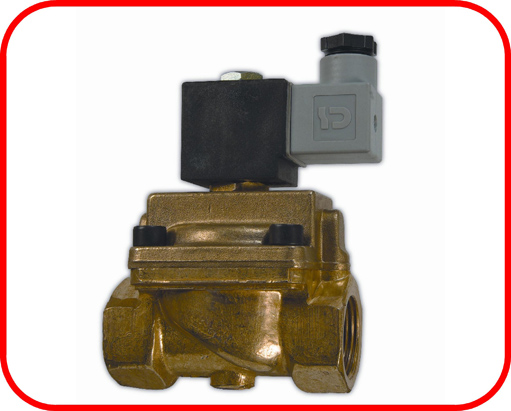

3.)  Tüm cihazlarda, Her bir cihaz için Selenoid valf kullanılmalıdır.Tesisatta belirtilen şekilde konulmalı ve belirtilen şekilde bağlanmalıdır.

4.)  Basıncın yetersiz olduğu yerlerde ve durumda: Sirkülasyon pompası kullanılmalıdır ve Sirkülasyon pompası Selenoid valf ile seri bağlanmalıdır.


Ürün Özellikleri
Fan Çapı (mm):120Ses Seviyesi 1m'de dB (A):65/62

Maksimum Takılabilir Kapı yüksekliği (m):3,50Hava hacmi (m³/h):3125/2600

Maksimum Takılabilir Kapı genişliği (m):1,80Motor Gücü (W):660

Isıtma kapasitesi (kW):12,00(yüksek)
11,00(düşük)¹
Motor Hızı (rpm):1370/1050

Isıtma kapasitesi (kcal/h):10.300(yüksek)
9.500(düşük)¹
T çıkış (°C):31/33
38/40³

Basınç düşümü (su) (Pa):925Kapasite (lt):1,30

Basınç düşümü (su) (mmSS):92,5Güç kaynağı:230V, 1~ , 50Hz

Isıtma kapasitesi (kW):18,70(yüksek)
17,50(düşük)²
Toplam Uzunluk (mm):1852±2

Isıtma kapasitesi (kcal/h):16.000(yüksek)
15.000(düşük)²
Derinlik (mm):277

Basınç düşümü (su) (Pa):890Yükseklik (mm):205

Basınç düşümü (su) (mmSS):89Çıkış Genişliği (mm):76

Akış hızı (lt/sn):0,22Ağırlık (kg):37

Çıkış Hızı (m/sn):9/7,5Ağırlık (kg) - sulu:38,5
